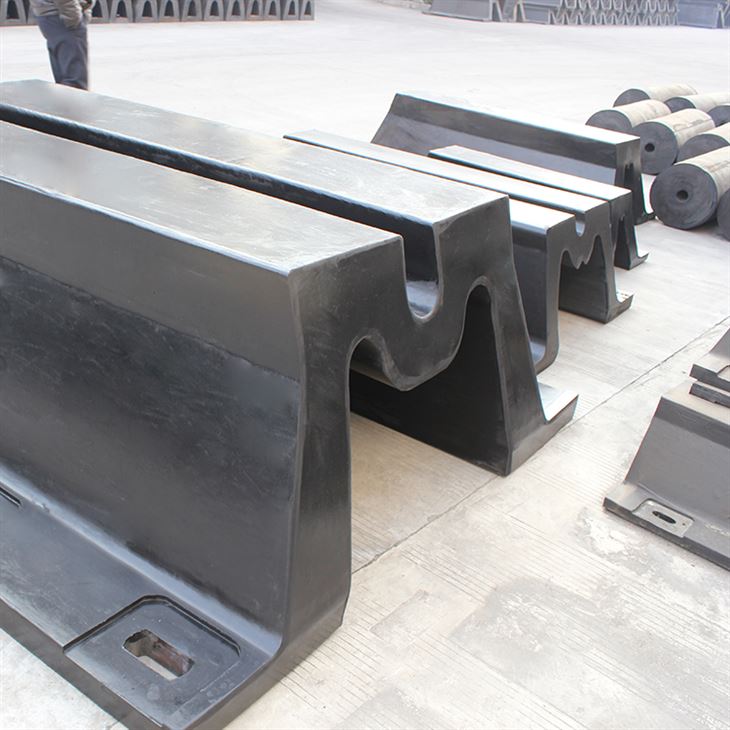

GSM tipo dizainas apsaugos laivui
GSM guminių sparnų tipas
"M" tipo sparnus galima lengvai pritvirtinti prie bet kokio tipo krantinės konstrukcijos. Daugelis laivų tipų gali būti prišvartuoti ant šių sparnų dėl geresnio atsparumo ir deformacijos. Ant šių sparnų paviršiaus galima sumontuoti anti-trinties UHMW PE veido pagalvėles, kad padidėtų jo tarnavimo laikas.
Funkcijos
1. Didelė energijos absorbcija ir mažos reakcijos jėga.
Protinga struktūra ir ilgas darbingas gyvenimas.
3. Montuojamas lengvai ir tvirtai
Programos
- Generalinių krovinių terminalai Birių krovinių terminalai
- Vilkikas Valtis krantinė
- Daugiafunkciniai terminalai Keleivių terminalai
Dimensijų lentelė
| GSM GUMOS SPARNŲ TIPAS | ||||||||
| Modelis | h(mm) | s(mm) | w(mm) | t(mm) | b(mm) | c(mm) | d(mm) | e(mm) |
| GSM300H | 300 | 396 | 60 | 33 | 204 | 140 | 750 | 640 |
| GSM400H | 400 | 528 | 80 | 44 | 272 | 150 | 1000 | 870 |
| GSM500H | 500 | 660 | 100 | 55 | 340 | 160 | 1250 | 1090 |
| GSM600H | 600 | 776 | 120 | 120 | 408 | 170 | 1500 | 1310 |
| GSM800H | 800 | 1035 | 160 | 160 | 544 | 180 | 2000 | 1740 |
| Specifikacijos | L=1000 | L=1500 | L=2000 m. | L=2500 | ||||||||||||
| L1 | C | P | N | L1 | C | P | N | L1 | C | P | N | L1 | C | P | N | |
| GSM300H | 1150 | 140 | 870 | 1 | 1650 | 140 | 685 | 2 | 2150 | 137.5 | 625 | 3 | 2650 | 140 | 790 | 3 |
| GSM400H | 1200 | 150 | 900 | 1 | 1700 | 150 | 700 | 2 | 2200 | 147.5 | 635 | 3 | 2700 | 150 | 790 | 3 |
| GSM500H | 1250 | 160 | 930 | 1 | 1750 | 160 | 715 | 2 | 2250 | 157.5 | 645 | 3 | 2750 | 160 | 840 | 3 |
| GSM600H | 1300 | 170 | 960 | 1 | 1800 | 170 | 730 | 2 | 2300 | 167.5 | 655 | 3 | 2800 | 170 | 820 | 3 |
| GSM800H | 1400 | 180 | 1040 | 1 | 1900 | 180 | 770 | 2 | 2400 | 180 | 680 | 3 | 2900 | 182.5 | 845 | 3 |
Drwaing
Sertifikatai
Patikrinimo ataskaita
Atvejo nuoroda
